  【摘要】 在一年的智能手机花哨的一年中,OnePlus 8T的拆解是正常的。后玻璃会因加热和同轴电缆而容易脱落,螺钉的数量恰到好处,可以保持平稳,同

在一年的智能手机花哨的一年中,OnePlus 8T的拆解是正常的。后玻璃会因加热和同轴电缆而容易脱落,螺钉的数量恰到好处,可以保持平稳,同时又不会使维修人员发疯。令人欣慰的是,尽管选择了昂贵的IP认证,OnePlus仍能提供多少防水功能。

手机的双电池实际上是一个电池组,中间有明显的接缝。这些可以轻松卸下,OnePlus实际上提供了两个拉片,在统一电池的每一侧都有一个。只需说一下,更换一块电池就不会有太大的风险。

同样有趣的是,OnePlus在8T内部应用了过多的冷却解决方案,尤其是导热膏。尽管它不求助于任何头,但它还是要谨慎行事,尤其是使用超快充电后可能会迅速变热的电池。

外在如此强悍的它内在工艺细节表现又如何?今天我们就把一加8T拆解,看看它的内部构造是否符合旗舰的高标准。

取出SIM卡托

拆解一加 8T前,我们需要先将其关机并取出SIM卡托。卡托位于机身底部,内部拥有防尘防水胶圈,该设计可以避免灰尘或水汽从SIM卡槽处进入手机,进而影响使用。

拆解一加 8T后盖

沿手机四周滑动割开胶水

与此前的一加手机相同,一加 8T仍然采用三明治结构。我们可以将其放置在已经预热的加热平台上,感觉手机微微烫手后,用撬棒先在底部撬开一个小缝隙,并使用拆机片沿手机四周滑动割开胶水。在拆解的过程中可以看到,一加 8T的内部胶水用量较大,而且手机的顶部和底部还有额外的粘胶,这种设计可以大大提升整机的密封性。

一加 8T后盖板拆解

摄像头、闪光灯等元件的对应开孔

此次一加 8T的后盖板内部设计比较简约,缓冲泡棉的设计可以减少撞击对手机造成的伤害,配合散热膜的设计,也能将机身内部的热量尽快散发到机身外部。而在手机背板的上方,也能看到摄像头、闪光灯、背部感光等元器件的对应开孔。

主板拆解

将后壳拆卸后,一加 8T的主体便展现在我们面前。不难发现,一加 8T的内部设计依然沿用了传统的三段式结构。当然,由于此次一加 8T将背部四摄的位置由中间挪到了左侧,所以主板的整体设计也稍有调整。

主板盖板

卸下九颗固定盖板的螺丝后,我们可以将主板的盖板拆下。主板盖板的内部拥有散热膜,外部贴有NFC线圈,方便我们将手机模拟为公交卡等NFC卡片使用。另外,一加 8T的背部亮度传感器也隐藏在摄像头模组旁边,它支持目前Android阵营中最高的8192级亮度调节,可以确保屏幕亮度平滑过渡。

拆解背部四摄镜头

背部四摄特写

拆解前置镜头

前置镜头特写

将主板盖板拆下后,我们挑开连接主板的诸多排线,即可将1600万像素前置镜头与背部四摄模组拆下。这次一加 8T的前置镜头采用1600万像素索尼IMX471,与一加8相同。背部四摄分别为4800万像素主摄像头(IMX586)+1600万像素超广角镜头+500万像素微距镜头以及200万像素黑白滤镜镜头,其中主摄像头的参数与一加8相同。当然,四颗镜头被固定在一起, 这也在一定程度上确保了稳定性。

拆解一加 8T主板

一加 8T主板特写(表面覆盖散热贴纸)

将固定主板的螺丝与同轴线依次拆下后,即可看到一加 8T的主板。整体来看,一加 8T的主板集成度相当高,正反两侧均有散热贴纸覆盖。而且,一加官方还为SoC这个发热大户额外准备了散热硅脂,这可以确保整机的热量能被迅速散发到机身外部。

BTB连接器外围设有防护胶圈

值得一提的是,一加在很多BTB连接器外围设有防护胶圈,这可以大大降低手机进水后对机身内重要元器件的损伤。

想要将主板进一步拆解,我们需要撕下主板正反两侧的散热贴纸。为了进一步提升散热能力,一加 8T的每一个内部元件表面都覆盖了硅脂,如此扎实的用料,也为良好的散热效果打下了坚实的基础。而且,我们还可以在手机内部看到集成光线传感器的距离感应器、顶部扬声器等。

拆解副板保护板

顶部主板拆解完毕后,我们接下来拆解下方副板。首先将表面的螺丝依次拆下,即可将集成扬声器的副板保护板拆下,随后依次拆解排线与同轴线接口,并拧下两颗螺丝后即可将副板取出。

拆解副板

副板集成了麦克风、SIM卡槽等,将副板拆下来后即可将Type-C接口排线取出。可以看到,一加 8T的Type-C接口表面、扬声器位置等均有红色胶圈,这同样可以避免灰尘与水汽进入手机,影响使用。

Type-C接口表面、扬声器位置等均有红色胶圈覆盖

经过进一步拆解,我们还可以看到一加 8T的X轴线性马达,正是下方的这颗小小的线性马达,为我们提供了更加真实的震动感。

下面就是拆解的最后一步——电池。一加 8T的电池同样拥有快拆设计,只需要拉动电池两侧的快拆条即可将电池取下。

一加 8T采用双电芯设计

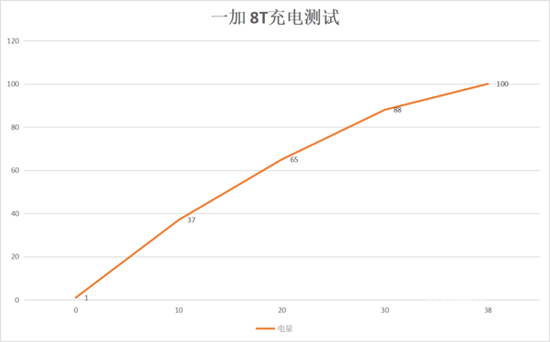

双电芯大大提升充电效率,实测38分钟左右可以充满

此次一加 8T支持快充,经过我们的实测在38分钟左右可以充满,而这也得益于它所采用的双电芯设计。一加 8T的两款电池均为2250mAh,组合后为4500mAh电池。电芯来自ATL,生产商为欣旺达,这也是我们熟知的公司,电池质量有保证。

当我们进一步撕下电池底部的贴纸,还能看到隐藏在电视下方的VC均热板。一加官方表示它的散热面积增大了285%,整机散热更均匀。而且我们也可以看到,VC均热板可以将骁龙865等发热大户产生的热量快速散发到机身中部区域,这可以确保在日常使用或横屏打游戏的时候,手掌不会感受到过高的温度。

VC均热板散热示意图

游戏过后机身背部温度均匀

主板极高的集成度,对散热也是个不小的考验。得益于大面积的VC均热板,搭配散热硅脂石墨散热贴纸,一加 8T的散热能力并没有让我们失望。玩游戏过后,一加 8T的背部表面温度也没有出现过于集中的现象,这与内部扎实的用料分不开。

写在最后

在内部构造上,一加 8T采用了颇为成熟的三段式设计,拆解难度不高。同时得益于双电芯设计,一加 8T的充电效率大大提升,即使是重度用户,配合官方的65W快充也能迅速回血。而对于喜欢打手游的用户而言,120Hz直屏配合内部诚意满满的散热设计,也能保证长时间玩手游的体验。经过实测,使用一加 8T玩游戏时不会出现烫手的现象,而且热量也没有集中早手掌可以接触到的位置。

作为“屏幕超旗舰”的一加 8T,通过120Hz直屏向我们诠释了何为流畅,而通过内部拆解来看,这部手机在“续航”以及“发热控制”等方面同样诚意满满,这就是一部从内到外无短板的旗舰之作。
